Surveiller l’activation d’un lien de backup
Pour les administrateurs réseau, savoir quand un lien de secours vers internet ou inter-site s’active est essentiel car il indique un soucis important et le plus souvent une baisse des performances pour les utilisateurs.
Intermapper, offre plusieurs méthodes pour surveiller cette activation.
Dans ce billet nous nous intéresserons à la surveillance du trafic qui transite sur le lien de secours : pour déterminer l’activation du lien de secours.
La première chose à faire est d’estimer la bande passante du lien. Votre fournisseur doit pouvoir vous donner ces informations mais vous pouvez aussi de manière approximative utiliser un des testeurs de vitesse disponibles sur Internet.
Au préalable, il faut avoir ajouté le matériel sur une carte et s’assurer que la probe SNMP Trafic est sélectionnée et configurer l’affichage du matériel pour visualiser les liens de secours.

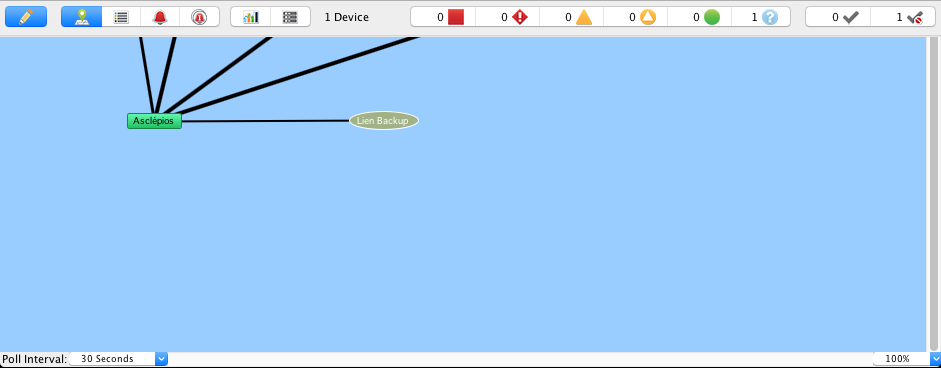

La supervision Intermapper lorsque le lien de secours n’est pas actif |
Dans notre configuration de test, une connexion ADSL basique, c’est 15 Mbps en upload et 1 Mbps en download.
Configurer l’interface du lien de backup
La première chose à faire est d’aller modifier ces valeurs :

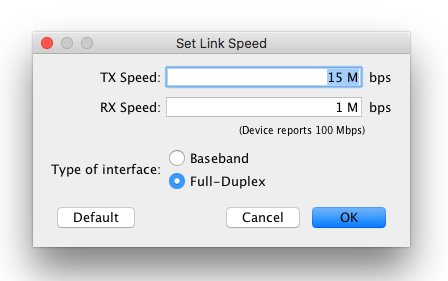

- Cliquez droit sur le lien concerné et choisissez Set Link Speed …
- Saisissez les 2 valeurs. (ici 15 M et 1 M)* et validez
Précision à Intermapper les débits du lien |
Configurer les seuils d’alerte pour activation du lien de secours
La seconde étape est d’aller modifier les réglages du lien pour générer une alerte dès qu’il y a du trafic.

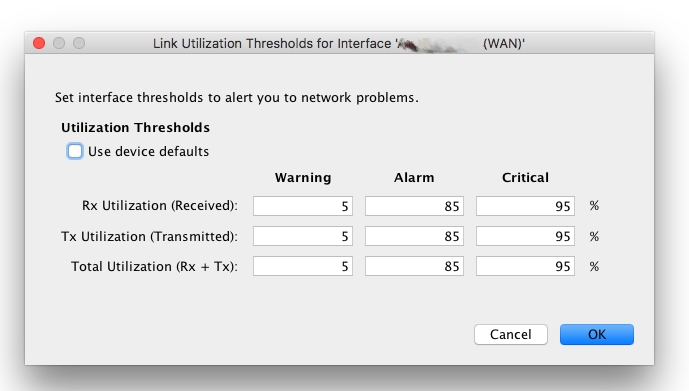

- Cliquez droit sur le lien concerné et choisissez Interfaces > Utilization Thresholds … (seuils d’utilisation)
- Décochez la case Use device Defaults (Utiliser les réglages par défaut du matériel)
- Modifiez les 3 cases de la colonne Warning (Attention) et validez.
Nous abaissons la valeur de la colonne Warning afin de détecter le trafic sur le lien |
Le lien sur la carte passera en jaune dès que ce lien verra passer du trafic.
Configurer les alertes associées à l’interface de secours
Recevez une alerte quand le lien est activé et quand il n’est plus utilisé.

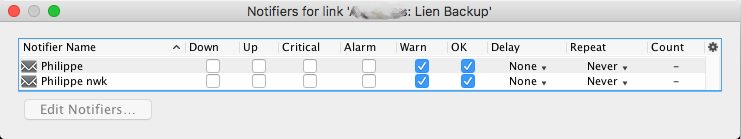

- Cliquez droit sur le lien concerné et choisissez Interfaces > Notifiers Windows … (Fenêtre des notifications)
- Pour la/les notifications choisies (un email par exemple), cochez les cases Warn et OK de manière à recevoir une alerte lorsque le lien est activé et lors du retour à la normale.
Cochez Warn : vous recevrez une alerte dès que le lien sera utilisé et OK pour être informé d’un retour à la normale |
Dès lors, Intermapper vous informera à chaque bascule vers le lien de secours avant même que les utilisateurs ne s’en rendent compte.

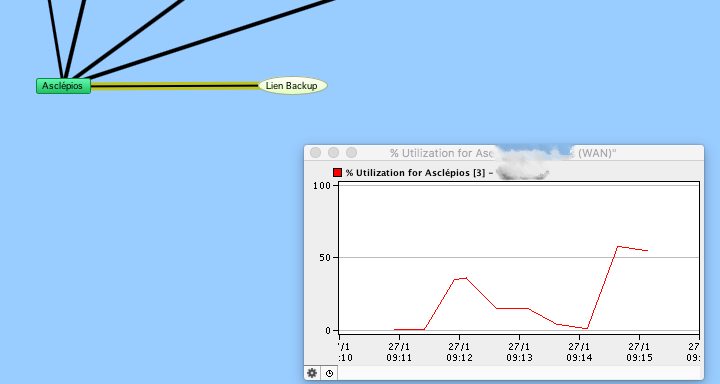

Lorsque le lien de secours est activé, il passe en jaune et vous recevez une alerte. |
Exemple d’e-mail d’alerte
Comment: Lien de secours internet !!!
Event: Link Warning
Name: Asclépios:3
Document: Infrastructure Internet
Address: 192.168.81.1
Probe Type: Condition: Rx Utilization 60 >= 5
